【HID屋】のLEDバックランプが気になっているんだけど。どうやって交換すればいいんだろ。

このように悩んではいませんか?

一般的にバックランプと言えば、大抵が白熱球(ハロゲン)が使われていて明るすぎず暗すぎずと言ったところ。

ただ明るさが物足りない方は交換。特に光量upを目的とした人はLED化をしたいという方も中にはいるでしょう。

ですが、いざ交換となった場合

・やり方がわからない
・自分でやって失敗するのが怖い

等の理由から中々実践できずに躊躇する事が多いでしょう。

かといってお店に依頼すると交換費用(工賃含む)に加えて時間も拘束されるため、自分の都合に合わせてと言うのも中々難しい所です。

費用については以下を参考にしてみてください。

バックランプの交換を依頼すると交換費用はどのくらいかかる?
この記事では、バックランプの交換を依頼すると交換費用はどのくらいかかるかについてまとめています。

ですが、ちょっとした知識を付ける事で自分でも交換が出来るようになります。

誰でも初めはできないのは当たり前。知識を得た上で
実践するかどうかで変わります。

今回はLED。その中でも明るさupが期待できる【HID屋バックランプ】の交換方法をお伝えしていきます。

スポンサーリンク

【HID屋】LEDバックランプの交換のやり方

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2024-03-17T115410.103-1-2.png

それではさっそく交換のやり方を見ていきましょう。

今回はインプレッサ(GDB-F/G型)を元にT20バルブの交換。

ただし車種によってはバルブの形状が変る場合もあります。

そのため、その他の車で同じように交換する
場合にはどの形状か把握した上で実践しましょう。

バックランプの種類がよくわからない方は、以下バルブの種類を参考にしてみましょう。

バックランプで使われるバルブの種類3つと【T20・T16】の違い
この記事では、車に乗る上で知っておきたい。バックランプで使われるバルブの種類3つと【T20・T16】の違いについて解説していきます。 バックランプの種類を事前に理解しておけば、バックランプの交換が必要になった時に、自分の車はどの形状なのかを知る事ができます。結果としてバルブ選びで失敗するリスクを減らせます。 また、...

必要なものを揃える

まず初めはバックランプの交換に必要なものです。

今回は特に取り外しに必要な物はないので、
交換用のバルブのみあれば大丈夫です。

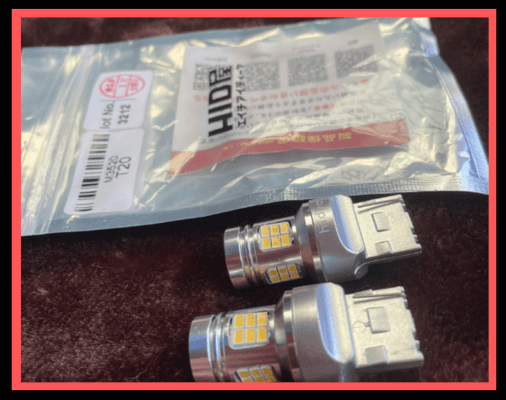

使用するHID屋バックランプのサイズはT20ですが…

・HID屋バックランプT16
・HID屋バックランプT20
・HID屋バックランプS25

の3つの設定があるので車種によって選ぶといいでしょう。

バックランプの位置を探す

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2024-03-17T120009.444-1-1.png

バックランプの位置を探します。

ボディ側とトランク側の2か所ありますが、インプレッサ(GDB-F/G型)の場合は矢印の位置

もし場所がよくわからない。そんな方は一度バックランプを点灯させて確認させるといいでしょう。

トランクレバーを引いてロックを解除する

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2024-03-16T222931.852-1-2.png

位置が把握出来たら、トランクレバーを引いて
トランクのロックを解除しましょう。

レバーはだいたい足元周辺。

他の車種の場合は、ダッシュボード付近の
可能性もあるのでその都度探してみましょう。

内張りのカバーを外す

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2024-03-16T223022.014-1-2.png

トランクが開けれたら内張りの
カバーを外していきましょう。

車種によってはテールレンズを取り外す必要があるのでラチェットハンドルが必要になりますが、インプレッサの場合は特に外す必要はありません。

トランクを開けた際に、左右の手前にある
バルブがバックランプとなります。

バルブを外す

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2024-03-17T120041.473-1-1.png

バルブを外す場合は反時計回りに回すだけ。

反時計回りに回すことでソケットが外れます。

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2024-05-18T110529.377.jpg

ソケットが外れたらバルブを外します。

ソケットからバルブを外す場合は手前に引き抜くだけです。

軽く引っ張る事でスポッと抜けます。

交換用のHID屋バックランプと取り換える

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2024-03-17T120206.699-1-1.png

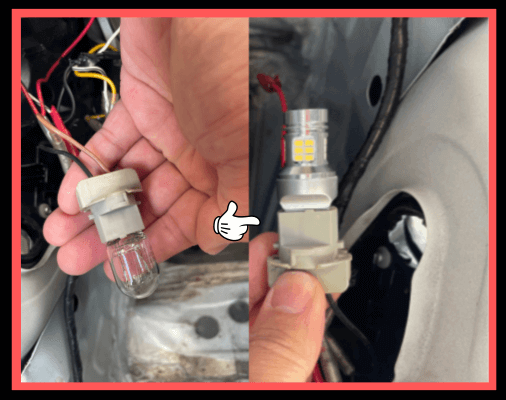

バルブを引き抜く事が出来たら交換用の物と取り換えます。

今回は純正ハロゲンバルブ→HID屋LEDバルブ(4000lm)に交換となります。

形状はT20タイプ。車種によってはT16・S25も
あるので交換する時は注意しましょう。

逆の手順で組み付けて完成

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2024-03-17T120237.140-1-1.png

差込まで出来たら後は逆の手順で組み付けるだけです。

バルブを車体にはめ込む⇒時計回りに回して固定。

やり方がいまいちよくわからない。そんな方は以下の記事で装着の流れをさらに細かくまとめているので参考にしてみてください。

【簡単2分】車のT20バルブの取り外しから装着までの簡単な手順
数あるバルブ球の一つとして知られるT20バルブ。T20バルブにはウインカーやテール・バックランプ等が使われていて、取り外しから装着までの流れを知っておくことでこれから先自分で交換する際の参考になります。

お疲れ様でした。

・ここまでやって慣れた人なら2~3分程度
・慣れていない人でも10分程度で終わります。

交換後にやるべき事

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2024-01-17T161556.729-1.png

ここからは交換後にやっておくべき内容です。

交換して終わりでもいいですが、今後のトラブル
回避のためにもやっておくとおすすめです。

バルブの点灯確認

画像に alt 属性が指定されていません。ファイル名: 7Z03FzSyCowhlJA1716000258_1716000288.jpg

まずはバルブの点灯確認。

必ず交換が終わったらきちんと点灯するか見ておきましょう。

仮に後回しにして『実は点灯しませんでした。』なんてことになったらあとでまたやり直すのが面倒なので…

バックランプの点灯はACC2以上⇒ギアをR(リバース)に入れる⇒バックランプが点灯⇒ギアをリバースから戻すの作業で問題がなければOKです。

やり方がわからない方はバックランプの点検の記事を参考にしてみましょう。

バックランプの球切れ点検を1人で行う方法と実車を使った実際のやり方
バックランプの球切れ点検=2人1組でやるイメージですが…点検の流れを理解することで自分でも簡単にやることが出来ます。球切れは知らずに走行を続けると違反にもなるので、この機会にやり方を覚えてリスクを減らしましょう。

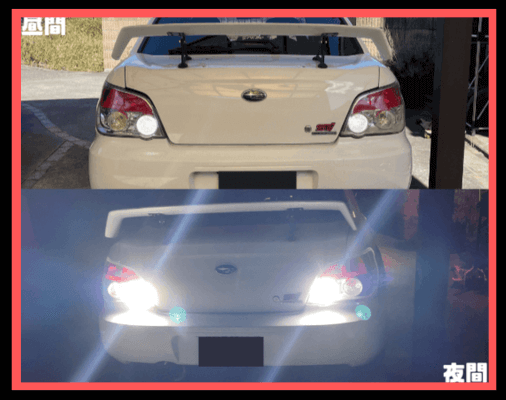

夜間の確認も忘れずに

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2024-03-17T120339.999-1.png

昼間はそこまで明るそうには見えませんが…

夜間になれば明るさは一目瞭然です。

この光量であれば雨天時でも見やすいので、
ハロゲンから交換する意味もあります。

もし点灯しない場合の対処方法

画像に alt 属性が指定されていません。ファイル名: %E5%90%8D%E7%A7%B0%E6%9C%AA%E8%A8%AD%E5%AE%9A%E3%81%AE%E3%83%87%E3%82%B6%E3%82%A4%E3%83%B3-2024-03-17T115917.382-1.png

このように交換後は点灯確認がおすすめですが、
もし仮に点灯しなかった場合どうすればいいのか。

そんな時には、バルブの極性を合わせる事やその他原因を見つけて正しい対処をしましょう。

バルブの極性を合わせる

1つ目としてはバルブの極性を合わせること。

よくある原因として当てはまるのがバルブの極性が違う事。

中には無極性と呼ばれるどちらにつないでも点灯する物もありますが…

基本的にはプラスとマイナスの極性が
あるので合わせてみましょう。

その他原因を明確にして治す

それでも治らない場合は極性以外の原因が考えられます。

そのためもし治らない場合にはよくある3つの原因を参考として確認してみましょう。

バックランプがつかない3つの原因と症状を特定する為の適した対処方法
車のバックランプが点灯しないからといって新しくバルブを交換する事が必ずしも最適とは言えません。原因を明確にしておかないと替えても症状が変わらず無駄になってしまいます。この記事では原因を解決したい方向けに対処方法や対策も含めてまとめています。

正しい交換方法を覚えて作業に役立てよう

以上、HID屋バックランプの交換方法をご紹介しました。

今回の記事のおさらいです。

【HID屋】LEDバックランプの交換のやり方
必要なものを揃える
バックランプの位置を探す
トランクレバーを引いてロックを解除する
内張りのカバーを外す
バルブを外す
交換用のHID屋バックランプと取り換える
逆の手順で組み付けて完成
交換後にやるべき事
バルブの点灯確認
夜間の確認も忘れずに
もし点灯しない場合の対処方法
バルブの極性を合わせる
その他原因を明確にして治す

記事でもわかる通り、今回紹介したのは【 HID屋バックランプ(4000lm)】。

HID屋バックランプ (4000lm)は、口コミ日本一の車ライト専門店『HID屋』から販売されているバックランプです。

性能も爆光と謳われるだけあって夜間の後退時にも明るく照らしてくれるので、駐車時にも安心できます。

また、車検にも適合するのでその度に付け直すと言った手間もいらないのがポイントです。

・純正だと薄暗くて物足りない
・夜間にも安心して駐車したいな
・車検に適合する明るいものが欲しいな

こんな方はHID屋バックランプ (4000lm)を選ぶのもおすすめです。
