エブリイワゴン（DA17）のリアウインカーをLED（SUPAREE T20 LED ウインカー）化したいけど、交換方法がよく分からない。取り付けって自分でもできるのかな？
こういった方向けに作業手順を
お伝えしていきます。
✅今後のために知識をつけておきたい
エブリイワゴンに乗ってはいるものの、普段はお店におまかせ状態で自分で作業した経験がないという方は少なくないでしょう。
ですがお店に依頼するとその度に出費がかさむ。
必ずしも自分のタイミングで依頼できる訳では無い。
こんな理由から、『DIYで何とか出来ないものか？』と思う方もいるのではないでしょうか？
結論から言えばDIYでも交換事態はできます。実際に私も初心者の方にやり方を教えて作業ができているので。
ただし、正しい方法でないと失敗するリスクもあるので事前に知識をつける必要があります。
今回の記事を読む事で、作業の流れを知ることはもちろん。失敗のリスクを減らしてDIYで作業できるようになるので参考にしてみてください。
今回使うのはSUPARE LEDバルブ
まずエブリイワゴン(DA17)リア
ウインカーの交換ですが…
フロントS25ピン角違いに対して、
リアはT20ピンチ部違いになるので注意。
間違ってS25やT20バルブを購入すると
取り付け出来なくなります。
※T20とT20ピンチ部違いについては【ウインカーに使われる【T20・S25】”2つの違いと見分け方・兼用性”】を参考に。
ちなみに、今回使用する【SUPAREE T20 LED ウインカー】はピンチ違いなのでそのまま使えます。
SUPAREE T20リアLEDウインカー交換の流れ
それではウインカー交換の流れを
確認していきましょう。
レンズからソケットを外そう
ソケットからバルブを引き抜く
替え用のバルブを準備する
交換用のバルブと差し替える
レンズにソケットを固定する
反対側も同じ手順で交換して完了

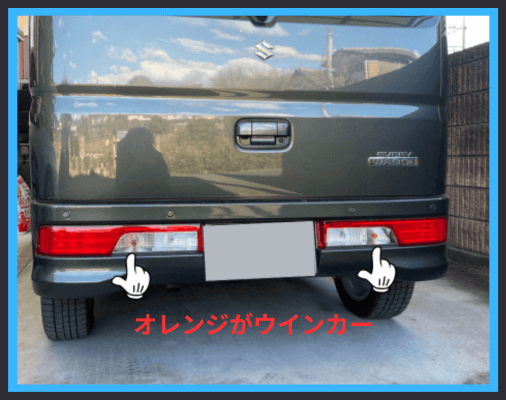

リアウインカーの位置を確認しよう

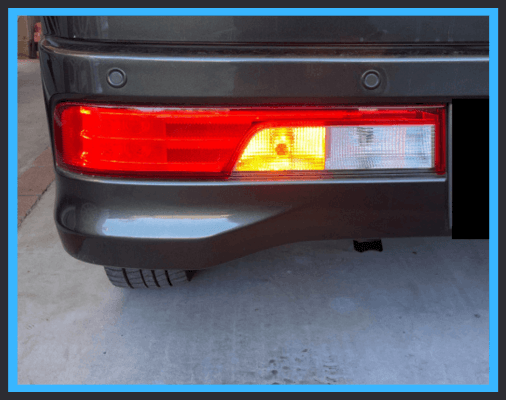

初めにリアウインカーの位置を
確認することから。

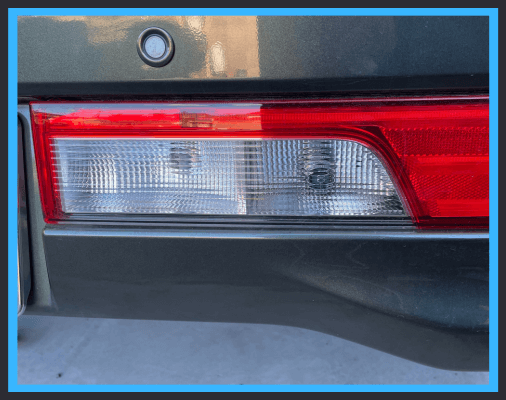

ウインカーの位置は左からテールストップランプ・ウインカー・バックランプときて2番目がウインカーとなります。
もしわからない場合は、一度点滅させてみて光ったバルブがウインカーです。
レンズからソケットを外そう

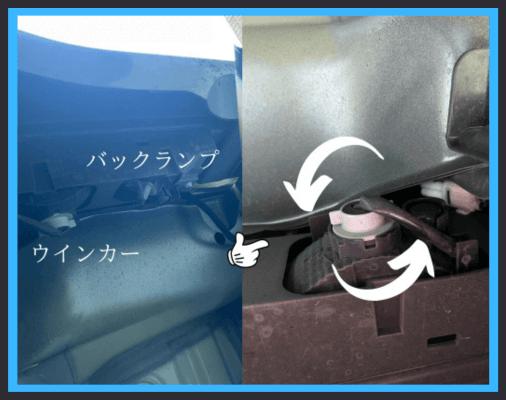

位置確認が出来たらレンズから
ソケットを外していきます。
この時、工具は一切必要ないので
替えのバルブだけあればOK。
ただし下に潜って作業するので、背中が汚れるのが嫌な方は別途【クリーパー】を用意しておくとおすすめです。

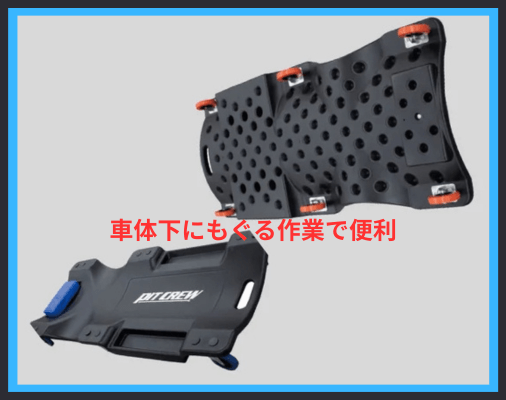

クリーパーって何？
整備の際に車体下へ仰向けに潜り込むときに使う寝板の事だね。
体への負担を減らすことはもちろん。脚にはキャスターが付いているので、移動の際にも楽々です。
ソケットからバルブを引き抜く

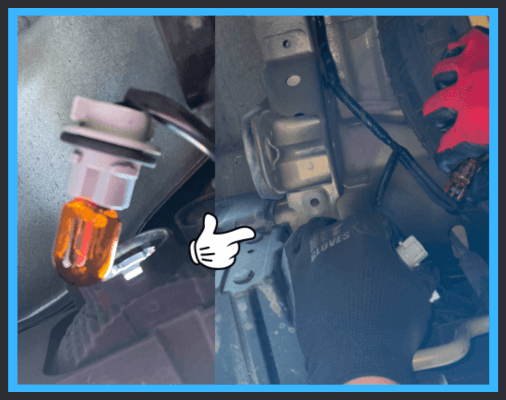

レンズから外せたらバルブを引き抜きましょう。
どうやって抜けばいいの？
爪同士ではめ込んであるだけだから、片手でソケット。もう片方でバルブを掴みながら外側に引っ張るだけだね。
そこまで力は必要ないので
スポッと引き抜けます。
替え用のバルブを準備する

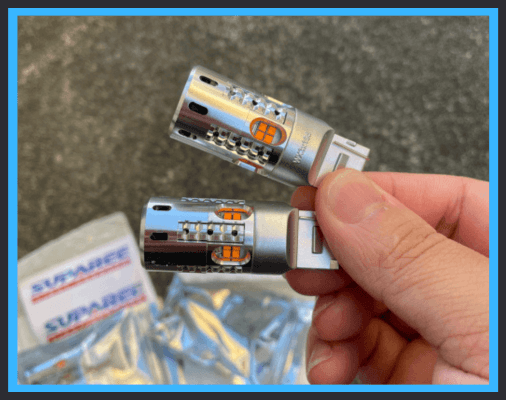

バルブが引き抜けたら交換用の
物を準備します。
バルブ自体はT20形状であれば大丈夫ですが、色は必ず淡黄色(オレンジ系の色)を選びましょう。
※下手に適当な色を選ぶと整備不良になるため。
詳しくは【ウインカーの不適切な色は違反”適合を無視した運転は整備不良”】を参考に。
交換用のバルブと差し替える

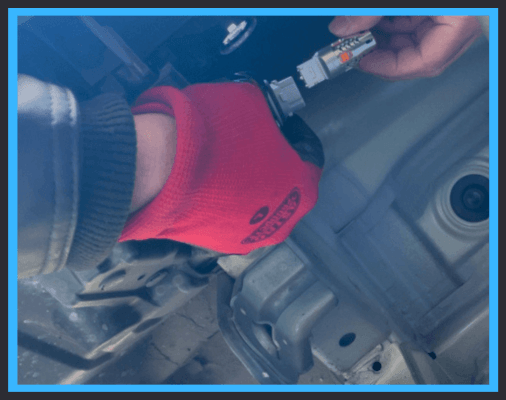

準備が出来たら交換用のバルブと差し替えます。
ソケットの爪に合わせてバルブを押し込むだけ。カチッとなるまで押し込む事で固定ができる。
※ただし、一般的なバルブは無極性を除き向きがあるので注意。向きを間違えると点灯しません。
SUPAREE T20 LED ウインカーは無極性なので気にしなくてOK。
レンズにソケットを固定する
ソケットにはめ込むことが
出来たらレンズに固定しましょう。

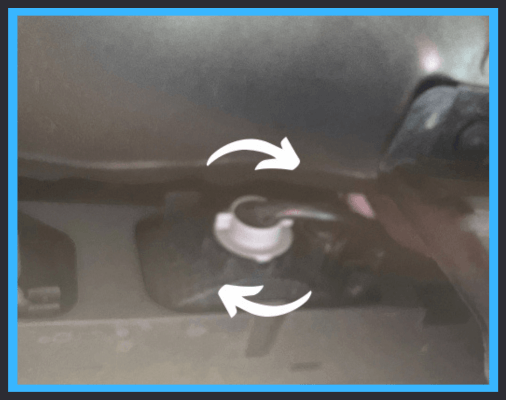

外した時は反時計回りに回しましたが…固定する時はその逆。時計回りに回して固定。
カチッとなるまで回せばOK。
反対側も同じ手順で交換して完了
片側が終わったらもう片方も
②ソケットからバルブを外す
③新しいバルブを準備
④古いバルブと差し替える
⑤レンズにソケットを戻す
これで両側のバルブ交換は完了。
作業自体は片側5分。もう片方と合わせても10分程度で終わらせることが出来ます。
交換終了後は確認作業も忘れずに
一連の作業が終わったら確認も忘れずに。
バルブの点灯確認
もし点灯しない場合は逆向きで差し替える
バルブの点灯確認
交換が終わったらバルブの点灯確認をしてみましょう。
・エンジン始動
いずれかの状態でウインカーレバーを倒して確認。左右でウインカーが点滅すればOK。

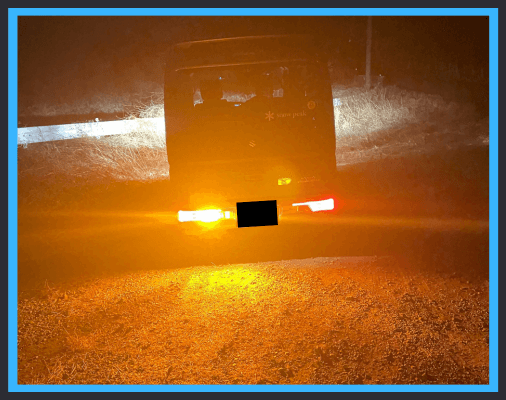

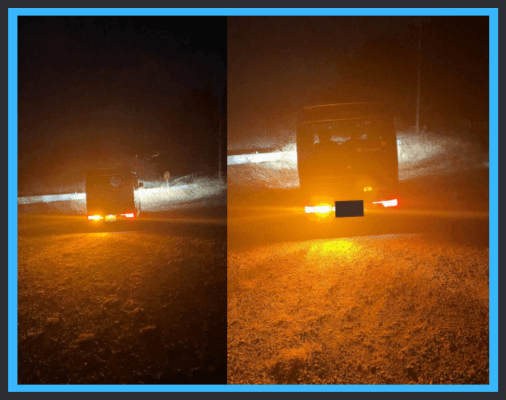

ちなみに夜間点灯時はこんな感じ。
点灯のキレがよくなるのはもちろん。純正から比べると全体的に明るくなっているのがわかります。
・SUPAREEウインカー1500lm
もし点灯しない場合は初期不良やその他原因
ウインカーレバーを倒して確認したのにウインカーが点滅しない。
こんな場合にはウインカーバルブの
初期不良やその他原因が考えられます。
初期不良＝バルブ自体に問題があり点灯しない。そのため、もし反応しない場合にはバルブを確認してみましょう。
※バルブが原因でもない場合は別の原因があるので、【トラブル解決に役立つ”ウインカーがつかない4つの原因と対処方法”】を参考に対処してみてください。
正しい交換方法を覚えてLED化をしよう
以上、SUPAREEウインカー交換のやり方をまとめてみました。
今回の手順を覚えることで、これから先の球切れやLED化したい時など。作業で役立てる事が出来るので参考にしてみてください。
LEDウインカー交換におすすめのパーツ
今後、エブリイワゴンのLED化を検討中の方に準備ておくとおすすめなパーツです。
